Ehilà! In qualità di fornitore di Tubi Pex Al Pex, spesso mi viene chiesto come calcolare la portata di questi tubi. È un aspetto cruciale, soprattutto per chi si occupa di impianti idraulici, di riscaldamento o di gas. Quindi, ho pensato di condividere alcuni spunti su questo argomento.

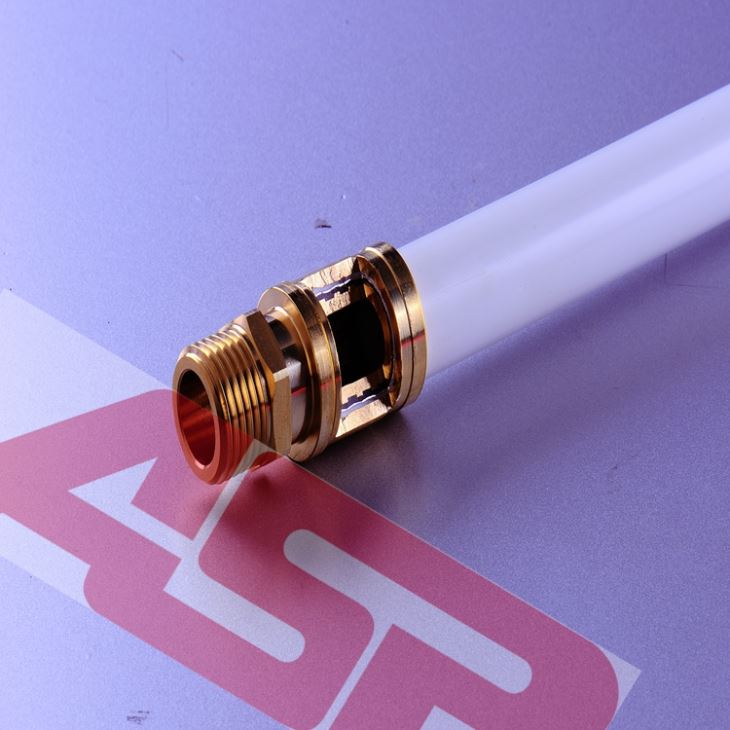

Innanzitutto capiamo cos'è la Pipa Pex Al Pex. È un tipo diTubo multistrato PEXche unisce le migliori caratteristiche di diversi materiali. Gli strati PEX forniscono flessibilità e resistenza agli agenti chimici, mentre lo strato di alluminio al centro aggiunge resistenza e riduce la diffusione dell'ossigeno. Ciò lo rende adatto a varie applicazioni, tra cuiTubo di riscaldamento PEXETubo Multistrato per Gas.
Ora tuffiamoci nel calcolo della portata. La portata di un tubo si riferisce al volume di fluido (come acqua o gas) che lo attraversa nell'unità di tempo. Di solito viene misurato in litri al minuto (L/min) o metri cubi all'ora (m³/h).
Fattori che influenzano la portata
Prima di entrare nei calcoli veri e propri, dobbiamo comprendere i fattori che possono influenzare la portata di un tubo Pex Al Pex.
- Diametro del tubo: Questo è un fattore importante. Un tubo di diametro maggiore generalmente consente il passaggio di una quantità maggiore di fluido rispetto a uno più piccolo. È come un'autostrada contro una strada stretta: più auto (o fluidi) possono circolare sull'autostrada.
- Lunghezza del tubo: Più lungo è il tubo, maggiore sarà la resistenza che il fluido incontrerà nel suo scorrere. Ciò significa che per una data pressione, la portata sarà inferiore in un tubo più lungo.
- Viscosità del fluido: Fluidi diversi hanno viscosità diverse. Ad esempio, il miele è più viscoso dell’acqua. I fluidi più viscosi scorrono più lentamente attraverso il tubo, riducendo la portata.
- Differenza di pressione: È la forza motrice che fa muovere il fluido attraverso il tubo. Una maggiore differenza di pressione tra le due estremità del tubo si tradurrà in una portata maggiore.
Calcolo della portata
Esistono alcuni modi per calcolare la portata di un tubo Pex Al Pex. Uno dei metodi più comuni è l'utilizzo dell'equazione Hazen-Williams.
L'equazione Hazen-Williams è data da:
[Q = 0,2785 \times C \times d^{2,63} \times \left(\frac{h_f}{L}\right)^{0,54}]
Dove:
- (Q) è la portata in metri cubi orari (m³/h)
- (C) è il coefficiente Hazen - Williams. Per Pex Al Pex Pipe, il valore di (C) è tipicamente intorno a 150 - 160. Questo coefficiente tiene conto della rugosità dell'interno del tubo. Un valore (C) più alto significa un tubo più liscio e una minore resistenza al flusso.
- (d) è il diametro interno del tubo in metri
- (h_f) è la perdita di carico in metri. La perdita di carico è l'energia persa a causa dell'attrito mentre il fluido scorre attraverso il tubo.
- (L) è la lunghezza del tubo in metri
Analizziamo come utilizzare questa equazione con un esempio.
Supponiamo di avere un Tubo Pex Al Pex con diametro interno (d = 0,025) m (25 mm), lunghezza (L = 10) m, e perdita di carico (h_f = 2) m. Assumiamo il coefficiente Hazen - Williams (C = 155).
Per prima cosa calcoliamo (\left(\frac{h_f}{L}\right)^{0.54}):
(\frac{h_f}{L}=\frac{2}{10} = 0,2)
(\sinistra(\frac{h_f}{L}\destra)^{0,54}=0,2^{0,54}\circa0,38)
Successivamente, calcoliamo (d^{2.63}):
(d^{2,63}=(0,025)^{2,63}\circa 2,38\times10^{-5})
Ora possiamo trovare la portata (Q):
[Q = 0,2785\times155\times2,38\times 10^{-5}\times0,38]
[Q=0,2785\times155\times9.044\times10^{-6}]
[Q\circa 0,0038\ m^{3}/h]
Per convertirlo in litri al minuto, sappiamo che (1\ m^{3}=1000) L e (1) ora ( = 60) minuti.
(Q=\frac{0,0038\times1000}{60}\circa0,063\ l/min)
Utilizzo di calcolatrici online
Se non vuoi fare i conti da solo, sono disponibili moltissimi calcolatori online. Devi solo inserire i valori del diametro del tubo, della lunghezza, della perdita di carico e del coefficiente Hazen - Williams e il calcolatore ti fornirà la portata.
Considerazioni pratiche
Quando si calcola la portata per un'applicazione reale, ci sono alcune cose pratiche da tenere a mente.
- Raccordi e Valvole: Questi possono aggiungere ulteriore resistenza al flusso. Ogni raccordo o valvola ha una lunghezza equivalente, che è necessario aggiungere alla lunghezza effettiva del tubo durante i calcoli.
- Temperatura: La viscosità del fluido può cambiare con la temperatura. Ad esempio, la viscosità dell'acqua diminuisce all'aumentare della temperatura, il che può influenzare la portata.
In conclusione, il calcolo della portata di un tubo Pex Al Pex è un passo importante nella progettazione di impianti idraulici, di riscaldamento o di gas. Comprendendo i fattori che influenzano la portata e utilizzando le equazioni o gli strumenti appropriati, è possibile garantire che il sistema funzioni in modo efficiente.
Se sei alla ricerca di tubi Pex Al Pex di alta qualità per il tuo progetto, siamo qui per aiutarti. Offriamo una vasta gamma di prodotti Pex Al Pex Pipe adatti a varie applicazioni. Che tu ne abbia bisogno per impianti di riscaldamento, idraulici o gas, abbiamo la soluzione per te. Contattaci per discutere le tue esigenze e avviare una conversazione sull'approvvigionamento.
Riferimenti
- Crane Co. "Flusso di fluidi attraverso valvole, raccordi e tubi". Documento tecnico n. 410.
- Mays, Larry W. "Ingegneria delle risorse idriche". John Wiley & Figli, 2009.
